Rotation du panneau solaire

En plus d'être inclinable, l'installation pouvait tourner avec le soleil sur un angle de 150°, à l'image du tournesol.
Les relevés ont été réalisés avec un angle d'inclinaison idéal d'environ 30°. La position 0° correspond à l'orientation idéale du module solaire au moment du relevé (12h00 heure d'été).
Nous avons utilisé une boussole pour orienter l'installation.

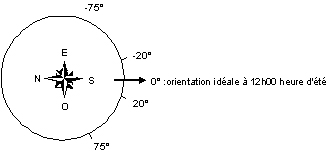

Schéma explicatif

Puissance en fonction de l'angle de rotation
Angle de rotation (°) -75 -60 -40 -20 0 20 40 60 75
Puissance (W)  423   591   765   820   840   800   705   530   360

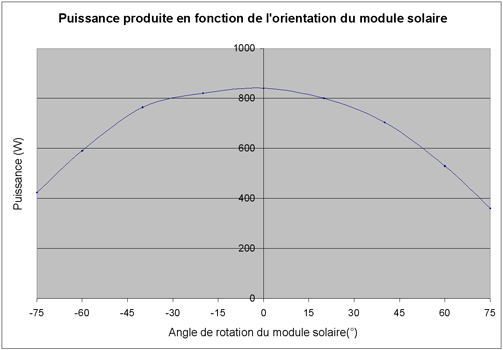

Graphique de la puissance en fonction de l'angle de rotation

On constate que la puissance produite par l'installation varie fortement en fonction de son orientation.
Cependant, on remarque que l'orientation idéale des panneaux solaires est de façon logique le Sud géographique.
Nous ne nous intéresserons donc pas à l'orientation géographique pour réaliser la simulation.
