Simulation sur un panneau photovoltaïque

Les relevés ont été réalisés sur un panneau solaire inclinable et orientable au lycée Jean-Baptiste Schwilgué de Sélestat le 26/10/2006 vers 12h00 heure d'été.
Nous avons ainsi relevé les valeurs de la production d'électricité en fonction de l'inclinaison du module et de son orientation géographique.

Caractéristiques de l'installation :

hauteur totale: 7m du sol
nombre de panneaux photovoltaïques: 11
dimensions du panneau: 65*143 cm soit une surface de: 0.93m²
surface totale couverte: 10.23m²
production maximale par panneau : P=120W et U=21,5V (données constructeur)
production maximale de l'installation en été: 1300 W

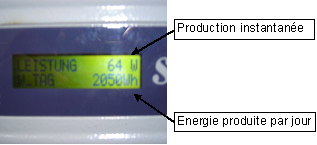

Photo du compteur de la production instatannée
Affichage de puissance en sortie d'onduleur

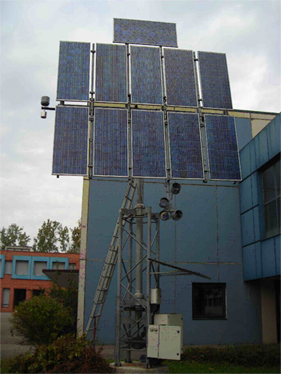

Photo du capteur solaire

Simulation réalisée par A. Nierenberger
