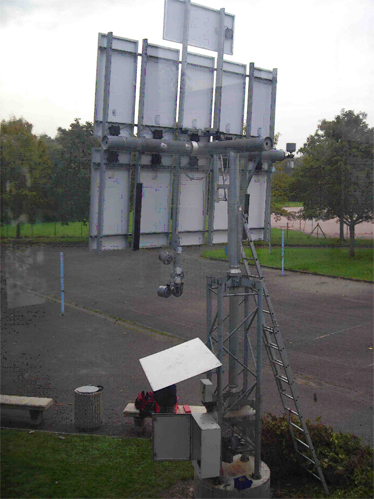

L'installation sur laquelle nous avons réalisé les relevés était inclinable. Elle pouvait être manipulée manuellement ou s'orienter automatiquement face au soleil. Nous avons réalisé nos mesures enposition manuelle, de façon à pouvoir orienter le module à notre guise.
Les valeurs ont été relevées à la sortie de l'onduleur, qui permet de convertir du courant continu ( 21 V ) en courant alternatif ( 230V - 50Hz ), et qui possède un affichage de la puissance produite.
La mesure a été réalisée à 11h45 heure d'été. L'angle d'inclinaison idéal à ce moment était d'environ 30° par rapport à la verticale, avec une puissance produite de 840 Watts. Le soleil se situait à environ -20° par rapport au Sud. Cette position du Sud correspond à la situation du Soleil à midi solaire (12h30 heure d'été).
La mesure des angles a été réalisée grâce à un fil à plomb, fixé à l'arrière des panneaux solaires, et un rapporteur de précision, qui nous a permis de mesurer l'angle entre la verticale et la structure.
 |
 |
 |
||||||
| Angle d'inclinaison (°) | 85 | 75 | 60 | 45 | 30 | 25 | 15 | 0 |
|---|---|---|---|---|---|---|---|---|
| Puissance (W) | 437 | 550 | 707 | 797 | 837 | 830 | 815 | 768 |
On constate qu'il y a d'importantes différences entre les valeurs en fonction de l'angle d'inclinaison, d'où l'importance de réaliser une simulation, pour connaître l'angle idéal sur une durée annuelle.
